Auslösender Drehmomentschlüssel

CL+

Verstellbarer Drehmomentschlüssel mit austauschbaren Aufsätzen und Metallgriff

Fertigung

Einstellbar

Austauschbar

Graduiert

Entwickelt für Anwendungen mit niedrigem Drehmoment. Jetzt mit verbesserter Skalenanzeige.

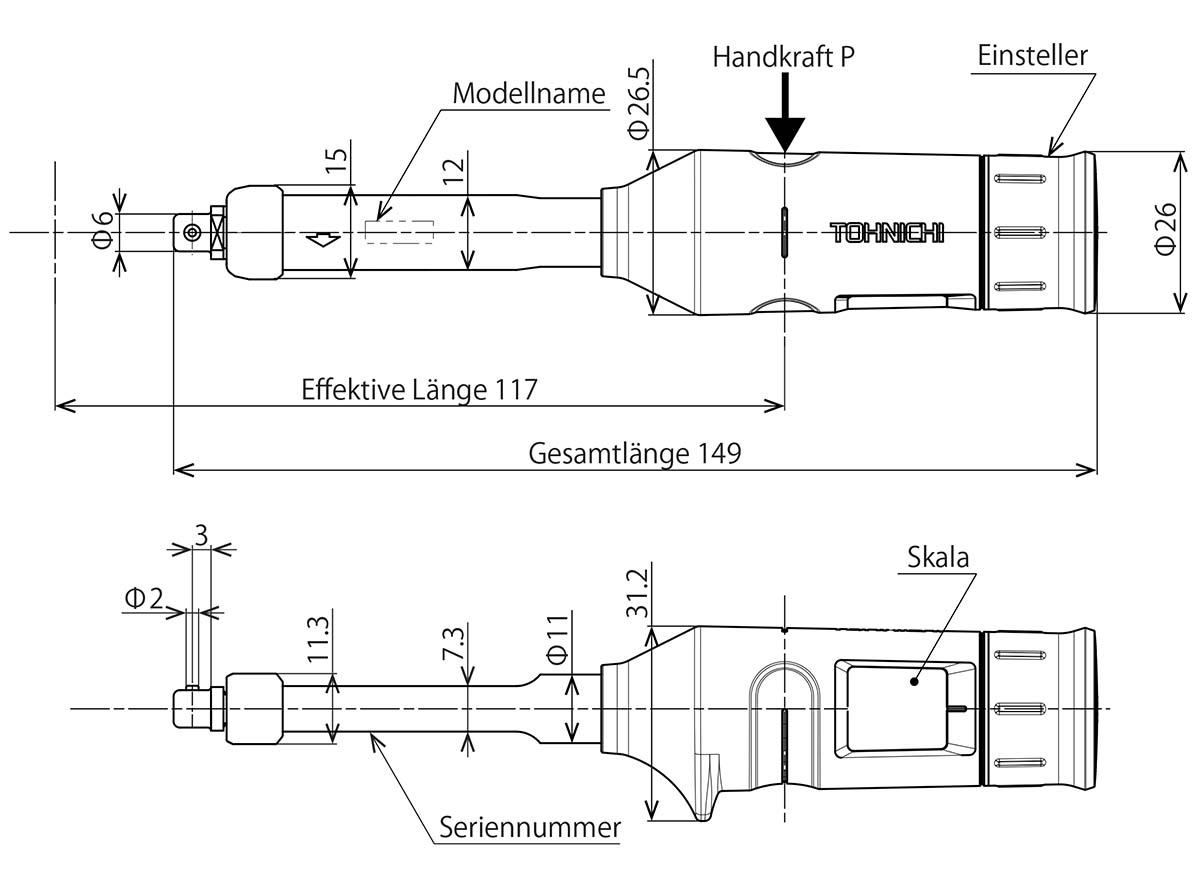

CL2NX6D+ [GESAMTLÄNGE: 149 mm]

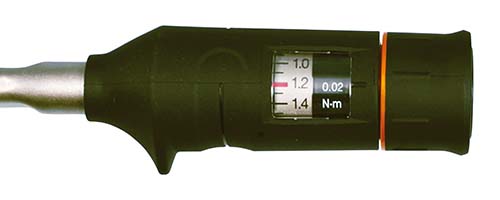

CL2Nx6D+ Skala

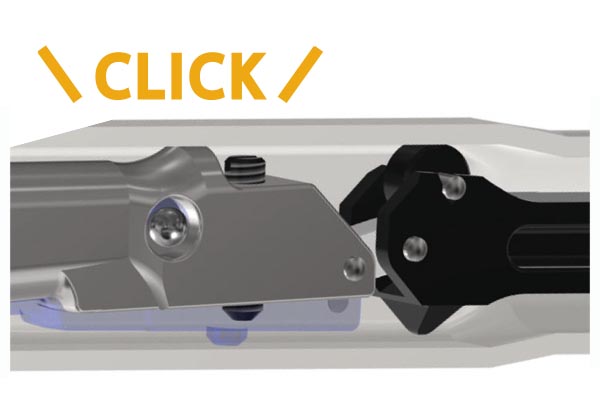

Die Konstruktion der internen Verbindung wurde verbessert und bietet ein leicht wahrnehmbares Klickgeräusch, wenn das eingestellte Drehmoment erreicht ist. Das klare Klickgeräusch verbessert das Gefühl des Festziehens bis zur Fertigstellung.

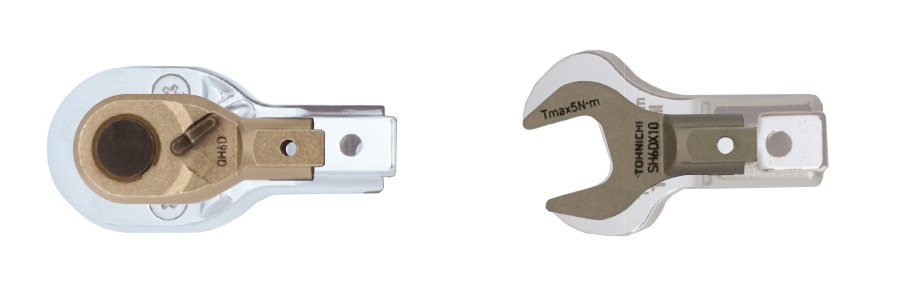

Vergleich von austauschbaren 6D- und 8D-Aufsätzen. Links: QH6D überlagert von dem jüngsten Modell QH8D mit minimaler Größe. Rechts: SH6DX10 über dem jüngsten Modell SH8DX10 in der Mindestgröße.

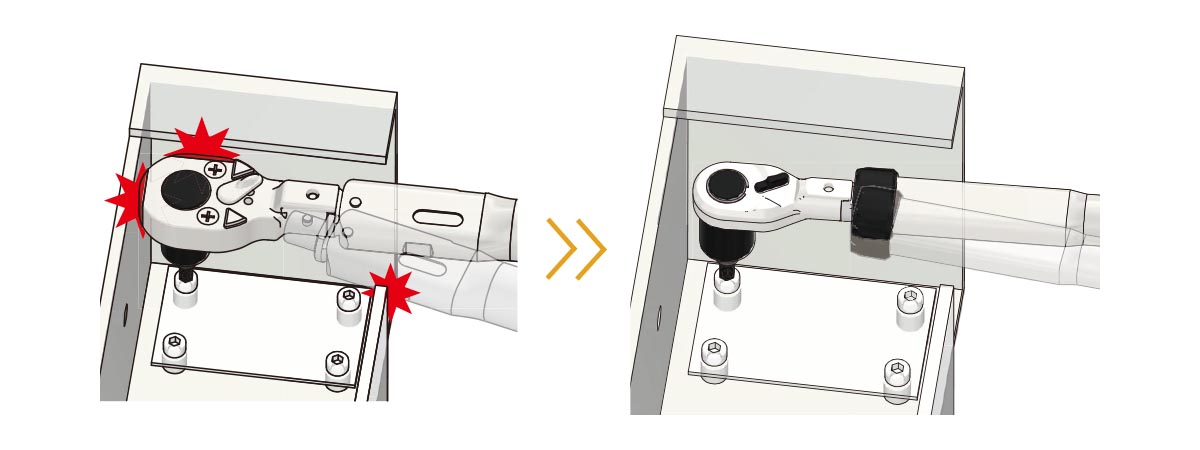

Der schlankere Schaft und der kleinere Aufsatz reduzieren den erforderlichen Schwenkbogen um die Hälfte, wodurch die Behinderung des Werkzeugs erheblich verringert wird.

Verwendung

Ein Drehmomentschlüssel, der in beengten Räumen nützlich ist, in denen Schwenkbögen sowie Breiten- und Höhenbeschränkungen sonst Festzieharbeiten verhindern würden.

Merkmale

Neu gestaltete Skala für bessere Ablesbarkeit und eine benutzerfreundliche, intuitive Bedienung
Überarbeitetes Innenmechanismus bietet ein präzises Klickgefühl und Festziehen mit hoher Präzision
Kompaktes Design ermöglicht eine noch einfachere Drehmomentkontrolle in engen Räumen
Der Ratschenaufsatz QH6D verfügt über ein 48-Zahn-Rad für effizientes Festziehen mit minimalem Ratschenverlust

Technische Daten

		Genauigkeit ±3%
Modell		CL2NX6D+	CL5NX6D+
Einstellbereich ［N・m］	Min. - Max.	0,4 - 2	1 - 5
	1 Sk.	0,01	0,025
Verwendbare Bolzen (Referenz)	Herkömmlicher Stahl	M4	M5 M6
	Hochfeste	（M3,5）	（M4,5）
Handkraft bei max. Drehmoment　 P［N］		17,1	42,7
Gewicht [kg]		0,12
