START > Produkte > Drehmomentschlüssel > Auslösender Drehmomentschlüssel > Verstellbarer Drehmomentschlüssel > QL+

Auslösender Drehmomentschlüssel

QL+

Einstellbarer Drehmomentschlüssel mit Ratschenkopf

Fertigung

Einstellbar

Ratschenkopf

Drehmomentabstufung

Entwickelt für Anwendungen mit niedrigem Drehmoment. Jetzt mit verbesserter Skalenanzeige.

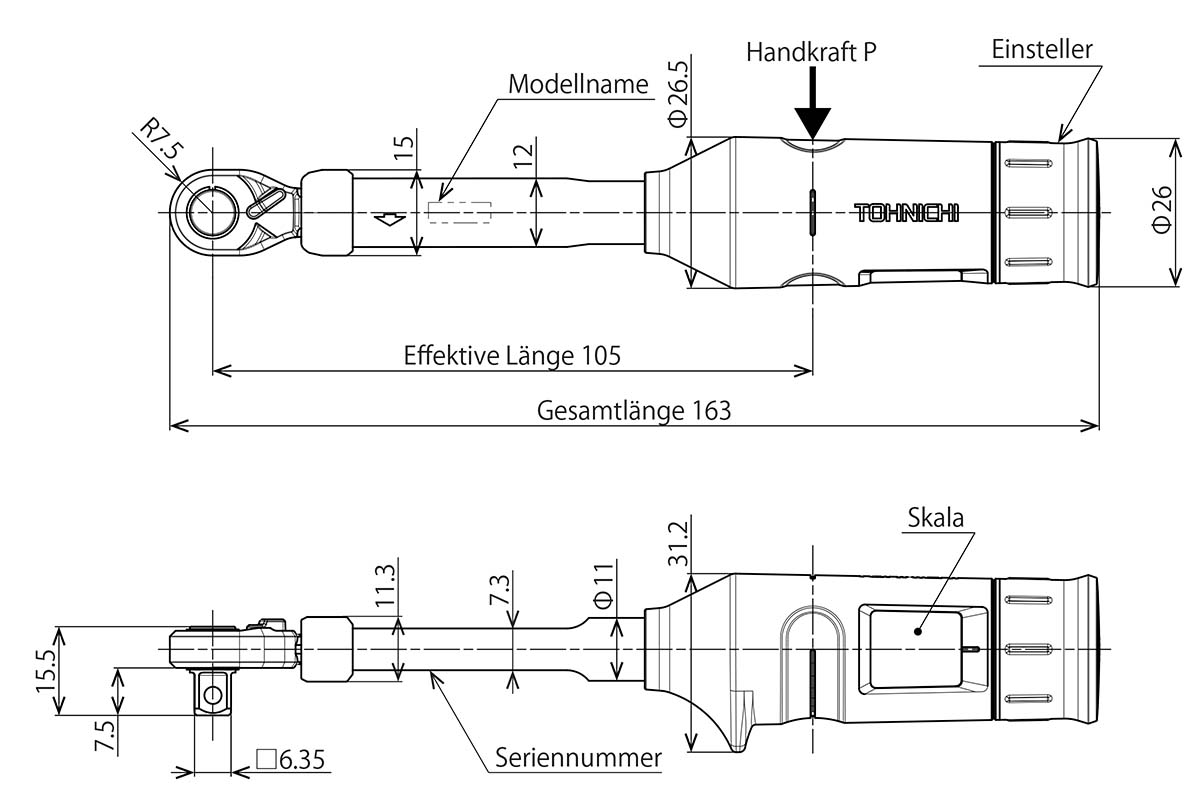

QL5N+ [GESAMTLÄNGE 163 mm]

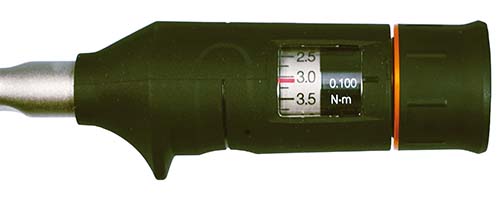

QL5N+ Skala

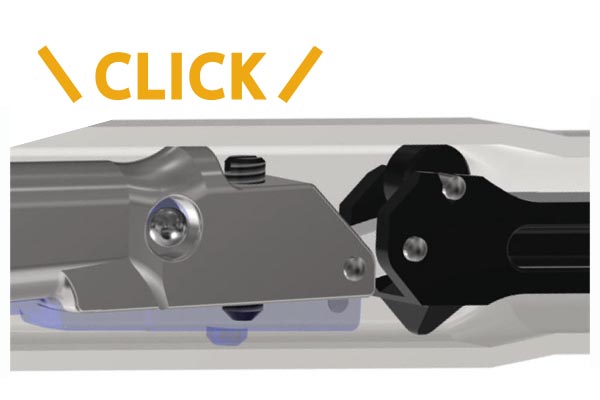

Die Konstruktion der internen Verbindung wurde verbessert und bietet ein leicht wahrnehmbares Klickgeräusch, wenn das eingestellte Drehmoment erreicht ist. Das klare Klickgeräusch verbessert das Gefühl des Festziehens bis zur Fertigstellung.

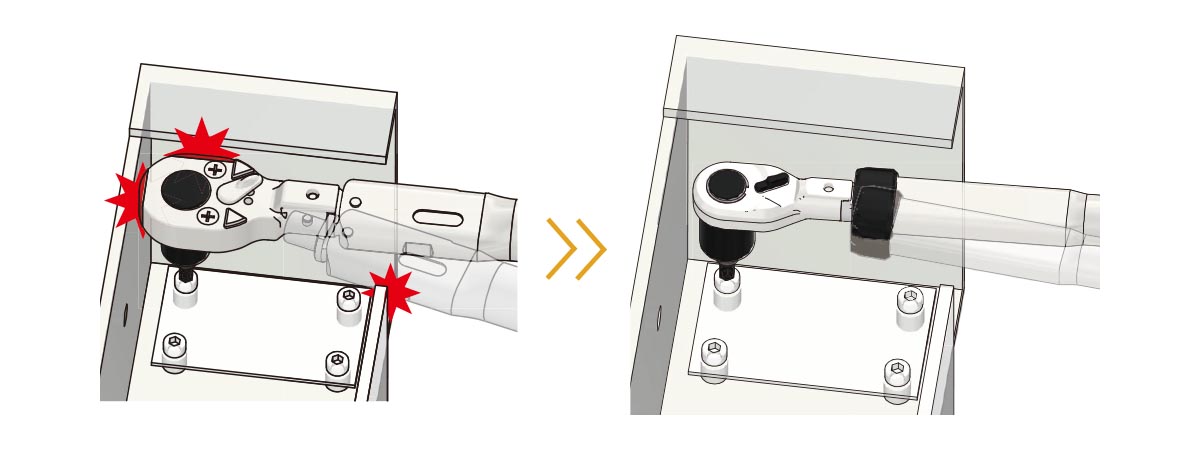

Der schlankere Schaft und der kleinere Aufsatz reduzieren den erforderlichen Schwenkbogen um die Hälfte, wodurch die Behinderung des Werkzeugs erheblich verringert wird.

Verwendung

Ein Drehmomentschlüssel, der in beengten Räumen nützlich ist, in denen Schwenkbögen sowie Breiten- und Höhenbeschränkungen sonst Festzieharbeiten verhindern würden.

Merkmale

Neu gestaltete Skala für bessere Ablesbarkeit und eine benutzerfreundliche, intuitive Bedienung
Überarbeitetes Innenmechanismus bietet ein präzises Klickgefühl und Festziehen mit hoher Präzision
Kompaktes Design ermöglicht eine noch einfachere Drehmomentkontrolle in engen Räumen
Ausgestattet mit einem 48-Zahn-Rad für effizientes Festziehen mit minimalem Ratschenverlust

Technische Daten

		Genauigkeit ±3%
Modell		QL2N+	QL5N＋
Einstellbereich ［N・m］	Min. - Max.	0,4 - 2	1 - 5
	1 Sk.	0,01	0,025
Verwendbare Bolzen (Referenz)	Herkömmlicher Stahl	M4	M5 M6
	Hochfeste	（M3,5）	（M4,5）
Handkraft bei max. Drehmoment　 P［N］		19	47,6
Gewicht [kg]		0,13
